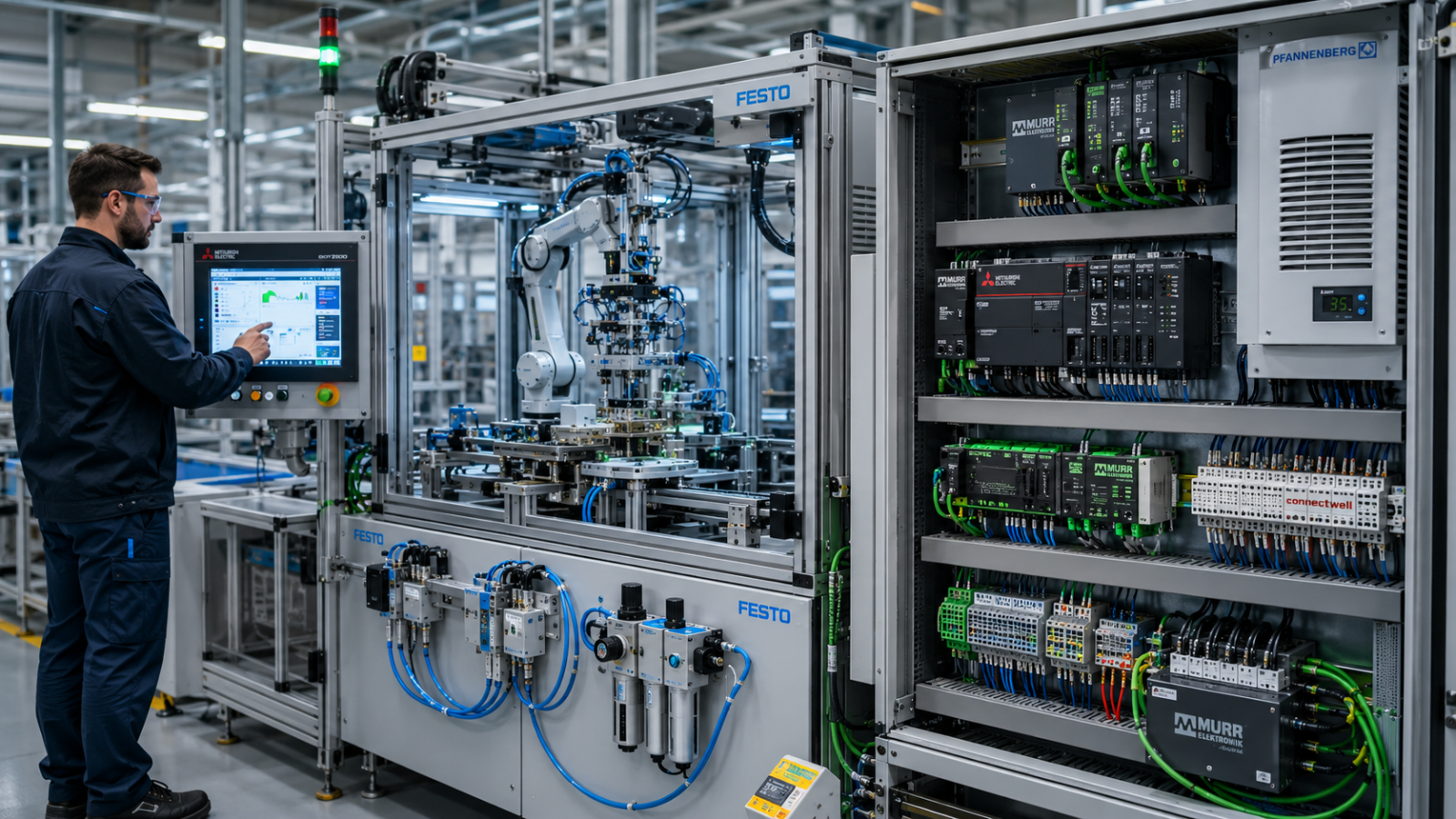

Como funciona um sistema de automação industrial completo

Um sistema de automação industrial completo é formado pela integração de diferentes tecnologias que trabalham juntas para controlar máquinas, processos e linhas produtivas. Ele permite que equipamentos executem operações de forma automática, segura, repetitiva e monitorada.

Na prática, a automação industrial combina sensores, controladores, atuadores, redes de comunicação, painéis elétricos, sistemas pneumáticos, dispositivos de segurança, IHMs e supervisórios. Cada componente possui uma função específica, mas o desempenho do sistema depende da forma como todos esses elementos são integrados.

Quando bem projetado, um sistema de automação melhora a produtividade, reduz falhas, aumenta a segurança, facilita a manutenção e permite que a indústria tenha maior controle sobre seus processos.

O que é um sistema de automação industrial?

Um sistema de automação industrial é um conjunto de dispositivos e tecnologias utilizados para controlar máquinas e processos com mínima intervenção manual.

Esse sistema pode controlar desde uma máquina simples, como uma esteira transportadora, até uma linha completa de produção com sensores, robôs, painéis elétricos, redes industriais e sistemas de supervisão.

O objetivo da automação é fazer com que o processo funcione de forma padronizada, segura e confiável.

Um sistema de automação pode ser aplicado em diversos segmentos, como:

• indústria alimentícia;

• indústria farmacêutica;

• indústria automotiva;

• indústria química;

• indústria de embalagens;

• indústria metalúrgica;

• máquinas especiais;

• linhas de montagem;

• sistemas de transporte;

• processos industriais contínuos.

Mesmo com aplicações diferentes, a lógica de funcionamento costuma seguir a mesma base: detectar, processar, acionar, comunicar e monitorar.

As etapas de funcionamento da automação industrial

Um sistema de automação industrial completo pode ser entendido em cinco etapas principais:

1. Entrada de informações;

2. Processamento dos sinais;

3. Acionamento dos dispositivos;

4. Comunicação entre equipamentos;

5. Monitoramento e supervisão.

Essas etapas acontecem de forma integrada e contínua durante o funcionamento da máquina.

Por exemplo: um sensor detecta uma peça, envia um sinal para o CLP, o CLP processa a lógica, aciona uma válvula pneumática, movimenta um cilindro e informa o status da operação na IHM.

Esse ciclo pode acontecer centenas ou milhares de vezes por dia, dependendo da aplicação.

1. Entrada de informações: sensores e dispositivos de campo

A primeira etapa de um sistema de automação é a coleta de informações. Isso é feito por sensores e dispositivos de entrada instalados na máquina ou no processo.

Os sensores são responsáveis por identificar condições físicas e transformar essas informações em sinais elétricos para o sistema de controle.

Eles podem detectar:

• presença de peças;

• posição de atuadores;

• nível de reservatórios;

• pressão de ar comprimido;

• temperatura;

• distância;

• velocidade;

• rotação;

• fluxo;

• fim de curso;

• abertura de portas;

• condições de segurança.

Entre os sensores mais utilizados na automação industrial estão:

• sensores indutivos;

• sensores capacitivos;

• sensores fotoelétricos;

• sensores ultrassônicos;

• sensores magnéticos;

• sensores de pressão;

• sensores de temperatura;

• sensores de nível;

• encoders;

• pressostatos;

• chaves fim de curso.

Esses dispositivos funcionam como os “sentidos” da máquina. Sem eles, o sistema de controle não teria informações suficientes para tomar decisões.

2. Processamento dos sinais: CLP e lógica de controle

Depois que os sensores enviam as informações, os sinais são processados pelo controlador da máquina. Na maioria das aplicações industriais, esse controlador é o CLP, sigla para Controlador Lógico Programável.

O CLP é considerado o cérebro do sistema de automação. Ele recebe sinais de entrada, executa a lógica programada e aciona as saídas conforme a necessidade do processo.

O programa do CLP pode definir condições como:

• quando iniciar um ciclo;

• quando parar a máquina;

• quando acionar uma válvula;

• quando ligar um motor;

• quando gerar um alarme;

• quando bloquear uma operação;

• quando permitir o avanço de uma etapa;

• quando enviar dados para uma IHM ou supervisório.

Exemplo simples:

Se o sensor detectar a peça na posição correta e a proteção da máquina estiver fechada, o CLP libera o avanço do cilindro pneumático. Caso uma dessas condições não seja atendida, o ciclo não inicia.

Esse tipo de lógica evita falhas operacionais e aumenta a segurança do processo.

3. Acionamento: motores, válvulas, atuadores e sinalizadores

Após processar as informações, o sistema de automação precisa executar ações físicas. Isso é feito por dispositivos de saída, como motores, válvulas, atuadores, contatores, inversores, sinalizadores e relés.

Os atuadores são responsáveis por transformar sinais elétricos em movimento, força, rotação, abertura, fechamento ou outro tipo de ação.

Exemplos de dispositivos acionados em sistemas automatizados:

• motores elétricos;

• inversores de frequência;

• cilindros pneumáticos;

• válvulas solenoides;

• atuadores rotativos;

• contatores;

• resistências;

• sirenes;

• torres de sinalização;

• relés;

• sistemas de iluminação;

• servomotores.

Em uma máquina industrial, o CLP pode acionar uma esteira, movimentar um cilindro, ligar uma bomba, controlar a velocidade de um motor ou ativar uma sinalização de falha.

A qualidade desses acionamentos influencia diretamente a produtividade, a precisão e a confiabilidade da operação.

4. Sistemas pneumáticos na automação

A pneumática é muito utilizada na automação industrial porque permite movimentos rápidos, simples e robustos por meio do ar comprimido.

Em um sistema automatizado, a pneumática geralmente atua em conjunto com o controle elétrico. O CLP envia um sinal elétrico para uma válvula solenoide, a válvula direciona o ar comprimido e o cilindro realiza o movimento.

Um sistema pneumático pode incluir:

• cilindros;

• válvulas direcionais;

• válvulas solenoides;

• unidades de preparação de ar;

• reguladores de pressão;

• filtros;

• conexões;

• mangueiras;

• sensores magnéticos;

• atuadores rotativos;

• garras pneumáticas.

A pneumática é comum em aplicações de fixação, movimentação, separação, expulsão, prensagem leve, abertura de mecanismos, manipulação de peças e automação de linhas.

Para que o sistema funcione corretamente, é importante considerar pressão adequada, qualidade do ar, dimensionamento dos cilindros, vazamentos, tempo de resposta e integração com os sensores da máquina.

5. Painel elétrico: organização e proteção do sistema

O painel elétrico é uma parte essencial de um sistema de automação industrial completo. Ele concentra os componentes responsáveis por alimentação, proteção, comando, controle e comunicação da máquina.

Dentro de um painel elétrico podem estar instalados:

• CLPs;

• fontes industriais;

• disjuntores;

• contatores;

• relés;

• bornes;

• fusíveis;

• inversores de frequência;

• módulos de entrada e saída;

• switches industriais;

• relés de segurança;

• interfaces;

• conversores;

• sistemas de climatização.

Um painel bem projetado facilita a manutenção e reduz falhas. Já um painel desorganizado, mal dimensionado ou sem proteção adequada pode causar mau contato, aquecimento, ruído elétrico, dificuldade de diagnóstico e paradas inesperadas.

Boas práticas em painéis elétricos incluem:

• identificação correta dos cabos;

• separação entre potência e sinal;

• aterramento adequado;

• dimensionamento correto da fonte;

• proteção contra surtos;

• organização dos bornes;

• ventilação ou climatização;

• documentação elétrica atualizada.

O painel elétrico é o ponto onde grande parte da automação se conecta, por isso sua qualidade influencia diretamente a confiabilidade da máquina.

6. Redes industriais e comunicação

Em sistemas modernos, os equipamentos não trabalham isolados. CLPs, IHMs, inversores, sensores inteligentes, módulos remotos e supervisórios precisam trocar informações constantemente.

Essa comunicação é feita por redes industriais.

As redes industriais permitem transmitir dados entre dispositivos, reduzir cabeamento, melhorar diagnósticos e integrar máquinas a sistemas superiores.

Entre as redes e protocolos mais utilizados estão:

• Profinet;

• Ethernet/IP;

• Modbus TCP;

• Modbus RTU;

• Profibus;

• IO-Link;

• EtherCAT;

• AS-Interface;

• CC-Link.

Com redes industriais, é possível coletar dados de produção, monitorar falhas, parametrizar dispositivos, integrar inversores e visualizar informações em tempo real.

Um exemplo prático é um inversor de frequência conectado ao CLP por rede. Além de receber comandos de partida e velocidade, ele pode enviar informações como corrente, frequência, falha, temperatura e status de operação.

Isso torna a manutenção mais rápida e o sistema mais transparente.

7. IHM: interface entre operador e máquina

A IHM, ou Interface Homem-Máquina, é o equipamento que permite ao operador interagir com o sistema de automação.

Por meio da IHM, é possível visualizar informações, operar a máquina, alterar parâmetros, acompanhar alarmes e acessar telas de diagnóstico.

Uma IHM pode exibir:

• status da máquina;

• mensagens de alarme;

• receitas de produção;

• contadores;

• velocidades;

• temperaturas;

• pressões;

• permissões de operação;

• histórico de falhas;

• botões virtuais;

• telas de manutenção.

A IHM melhora a operação porque organiza as informações de forma visual e acessível. Em vez de depender apenas de lâmpadas, botoeiras e interpretações manuais, o operador consegue acompanhar o processo de forma mais clara.

Uma boa IHM deve ser simples, objetiva e bem estruturada. Telas confusas podem gerar erros operacionais e dificultar a manutenção.

8. Sistemas supervisórios e coleta de dados

Em aplicações mais complexas, além da IHM local, podem ser utilizados sistemas supervisórios. Esses sistemas permitem monitorar máquinas, linhas ou processos de forma centralizada.

Um sistema supervisório pode coletar dados de vários equipamentos e apresentar informações em computadores, salas de controle ou dashboards industriais.

Ele pode ser usado para:

• monitorar produção;

• registrar alarmes;

• acompanhar paradas;

• analisar históricos;

• visualizar tendências;

• controlar processos;

• gerar relatórios;

• medir desempenho;

• acompanhar indicadores como OEE.

Os sistemas supervisórios são importantes para a evolução da indústria rumo à digitalização, pois transformam dados de máquina em informações úteis para tomada de decisão.

9. Segurança em sistemas de automação

Um sistema de automação industrial completo também precisa considerar a segurança de operadores, equipe de manutenção e equipamentos.

A segurança não deve ser tratada como um item separado, mas como parte do projeto da máquina.

Dispositivos de segurança podem incluir:

• botões de emergência;

• relés de segurança;

• controladores de segurança;

• cortinas de luz;

• chaves de segurança;

• sensores de porta;

• scanners de área;

• dispositivos de bloqueio;

• sinalizadores;

• proteções físicas.

Esses dispositivos podem ser integrados à lógica da máquina para impedir operações inseguras.

Por exemplo, se uma porta de proteção for aberta durante o funcionamento, o sistema pode interromper automaticamente os movimentos perigosos. Se o botão de emergência for acionado, a máquina pode entrar em estado seguro.

A automação contribui para a segurança quando o projeto considera análise de risco, intertravamentos, validação de sinais e resposta adequada às condições de perigo.

10. Diagnóstico e manutenção

Um dos maiores benefícios de um sistema de automação bem estruturado é a facilidade de diagnóstico.

Em máquinas antigas ou pouco automatizadas, a manutenção muitas vezes precisa investigar falhas manualmente, analisando cabos, sensores, relés e componentes até encontrar o problema.

Em sistemas automatizados, alarmes e diagnósticos ajudam a localizar a falha com mais rapidez.

Exemplos de diagnósticos possíveis:

• falha de sensor;

• falta de pressão;

• motor em sobrecarga;

• falha de comunicação;

• inversor em alarme;

• proteção aberta;

• baixa tensão;

• temperatura elevada no painel;

• tempo de ciclo excedido;

• atuador fora de posição.

Essas informações podem aparecer na IHM, no supervisório, no CLP ou em módulos de diagnóstico.

Quanto mais claro for o diagnóstico, menor tende a ser o tempo de máquina parada.

Fluxo básico de funcionamento de um sistema automatizado

De forma simplificada, o funcionamento de um sistema de automação pode ser representado assim:

Sensor detecta uma condição.

O sinal chega ao CLP.

O CLP processa a lógica.

O CLP aciona uma saída.

O atuador executa o movimento.

A IHM mostra o status.

A rede industrial transmite os dados.

O supervisório registra as informações.

A manutenção utiliza os diagnósticos quando necessário.

Esse ciclo acontece continuamente durante a operação da máquina.

Exemplo prático de sistema de automação industrial

Imagine uma máquina de embalagem.

Primeiro, um sensor fotoelétrico detecta a chegada do produto. Em seguida, o CLP valida se a embalagem está na posição correta. Se todas as condições forem atendidas, o CLP aciona uma válvula pneumática para posicionar o produto. Depois, um motor controlado por inversor movimenta a esteira. A IHM exibe o status da operação e registra possíveis alarmes.

Se um sensor não detectar a peça, se a pressão pneumática estiver baixa ou se uma proteção for aberta, o sistema interrompe o ciclo e informa o operador.

Nesse exemplo, sensores, CLP, pneumática, inversor, IHM, segurança e painel elétrico trabalham juntos para garantir uma operação automática, segura e confiável.

Automação industrial e Indústria 4.0

A Indústria 4.0 depende de sistemas de automação capazes de gerar dados confiáveis. Antes de falar em inteligência artificial, análise avançada ou manutenção preditiva, é necessário que a máquina tenha sensores, comunicação e controle bem estruturados.

Um sistema de automação completo permite coletar informações sobre:

• produção;

• paradas;

• falhas;

• consumo;

• velocidade;

• disponibilidade;

• qualidade;

• status dos equipamentos;

• condições de operação.

Esses dados podem ser usados para melhorar processos, reduzir perdas, aumentar eficiência e apoiar decisões da engenharia, manutenção e produção.

Por isso, a automação industrial é a base para a transformação digital no ambiente fabril.

Conclusão

Um sistema de automação industrial completo funciona por meio da integração entre sensores, controladores, atuadores, painéis elétricos, redes industriais, sistemas pneumáticos, IHMs, supervisórios e dispositivos de segurança.

Cada parte tem uma função importante. Os sensores coletam informações, o CLP processa a lógica, os atuadores executam ações, as redes transmitem dados, a IHM permite a operação, o painel organiza os componentes e os sistemas de segurança protegem pessoas e equipamentos.

Quando esses elementos são bem especificados e integrados, a máquina se torna mais produtiva, segura, confiável e preparada para os desafios da indústria moderna.

A automação industrial não é apenas a instalação de componentes. Ela é a construção de um sistema inteligente, capaz de controlar, monitorar, diagnosticar e melhorar continuamente os processos industriais.

Perguntas frequentes sobre sistemas de automação industrial

Quais são os principais componentes de um sistema de automação industrial?

Os principais componentes são sensores, CLP, IHM, atuadores, inversores, válvulas, painéis elétricos, fontes, redes industriais, dispositivos de segurança e sistemas supervisórios.

Qual é a função do CLP em um sistema automatizado?

O CLP recebe sinais dos sensores, processa a lógica programada e aciona dispositivos como motores, válvulas, sinalizadores e atuadores.

Por que os sensores são importantes na automação?

Os sensores fornecem informações sobre o processo, como presença, posição, pressão, temperatura, nível ou velocidade. Sem sensores, o sistema não consegue tomar decisões automáticas.

O que são redes industriais?

Redes industriais são sistemas de comunicação que permitem a troca de dados entre CLPs, IHMs, sensores, inversores, módulos remotos e supervisórios.

Qual é a importância da IHM?

A IHM permite que o operador visualize informações, controle a máquina, acompanhe alarmes e ajuste parâmetros de operação.

Como a automação ajuda na manutenção?

A automação facilita a manutenção por meio de alarmes, diagnósticos, históricos de falha e informações em tempo real sobre o funcionamento da máquina.
